數控卷板機中模塊化結構的分析
發布時間：2019-05-15 01:55:16瀏覽次數：689次

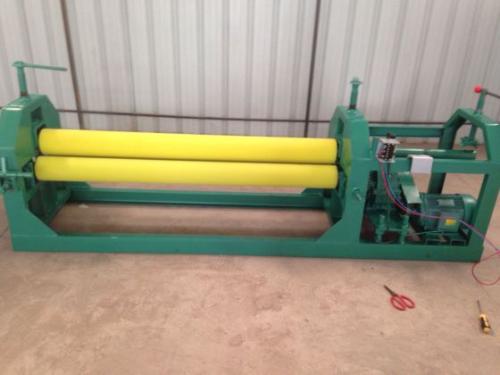

為保證數控卷板機的可靠性，卷板機數控系統都普遍采用模塊化結構，分割法就是將卷板機數控系統按功能結構分為幾個大模板。如SB722B床，微機系統由STD總線16K字節存儲器模板;64線并行接口板;光電隔離開關量輸入板;光電隔離開關量功放輸出板;電源板等。
當數控卷板機發生故障時，根據故障現象，逐一將與故障現象無關的模塊排除，剩下與故障有關的少量模塊，然后進一步再根據故障現象和故障機理進行分割，直至將故障范圍縮小到某模板之內，這時就可用替換法加以替換，排除故障。
若無備件更換，也可由這種思路，結合該模塊的結構原理和電子技術知識繼續進行分割到故障發生點，最后配合其它必要的檢查確定故障點。采用分割法，可以使我們在分析故障時始終有的放矢。同時因各模塊之間均通過總線和連接插座連接，檢查方便。
推理法就是根據卷板機故障現象，對卷板機的某些關鍵點或連接部位進行測試、檢查，用所測得數據分析電路，確定故障部位。
