卷板機定義邊界條件并加載
發布時間：2019-02-18 07:42:39瀏覽次數：762次

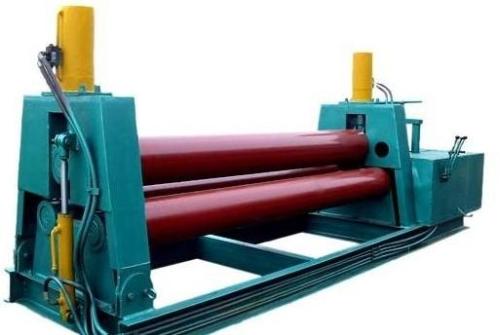

四輥卷板機成形過程中，各個軸輥的運動方式不同:上輥為主動輥，其位置固定，只能做繞自身軸線的旋轉運動;卷板機下輥一方面在卷板過程中被動地做旋轉運動，另一方面可以沿垂直方向上下運動;而兩個側輥的運動可以分解為繞自身軸線的轉動和沿與上、下輥的中心線成一定角度的直線運動。根據以上運動情況，約束各個軸輥的自由度。同時，將邊界條件和載荷作用于各個軸輥對應的參考點上。在初始分析步中，給上輥一定的轉速劃分網格由于板材彎曲過程涉及接觸問題，因此，板材采用比較適合于接觸分析的C3D8Ｒ線性減縮積分實體單元進行劃分，輥子則采用自由網格劃分。
仿真結果經過理論計算，利用公式(1)和公式(7)，對于加工板厚t為120mm、成形半徑為3000mm的圓筒，側輥的進給量為342mm。本次仿真為了更真實地反映板材的變形情況，得到更精確的圓筒成形半徑，針對5組不同的進給量，每組進給3次，分別進行了試驗，表3為5組試驗的加工參數。同時，由于板料在卸載后，其內部的應力重新平衡，將發生回彈，故為更準確地分析板材回彈后的最終成形半徑，對板材的卸載階段進行分析，提取相應的節點來計算板材的滾彎半徑。圖4為仿真試驗1的3次滾彎成形結果，圖5～圖8分別為仿真試驗2～仿真試驗5的最終滾彎結果。
