卷板機的構造、用途及傳動系統
發布時間:2019-11-28 06:29:23瀏覽次數:1254次
(一)卷板機的構造

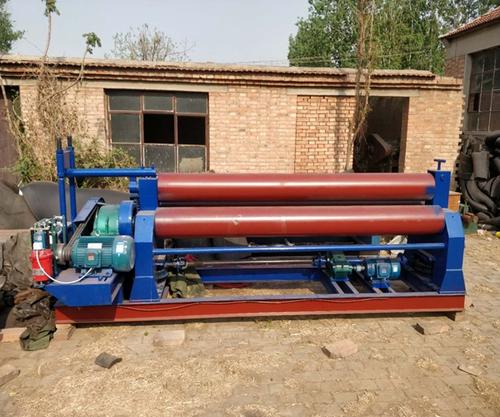

本章介紹對稱上調三輥卷板機,兩個下輥為主動輥,其位里固定,上輥為從動輥,可以上下移動。借助離合器,上輥對于下輥可調節平行或傾斜位2,以適應卷制圓形或錐形工件的需要。三根輥子安裝在左、右機架上,構成機器的主體。傳動系統全部安裝在右機架的右倒,機架及傳動部分安裝在整體焊接底座上,構成機器的整體。
電控臺設在機器的前而。為廠指示上輥升降位移,在了解L架及軸承Ws處設有指針、際尺。為便于簡形工件從上輥取出,在上輥左端設有翻轉軸承,右端設有翹起調整機構。下棍的正反旋轉,上輥的升降、翹起、放平均由電氣控制。卸料時翻轉軸承的脫開與閉合,翹起機構位R的調整,離合器的離合均為手動操作 這種結構的派輥卷板機。山于兩下棍位置固定,且始終對稱于上輥,直接用它卷制的工件的端部剩余直邊較長,需事先借助于專用工具或其它設備頂彎端部來彌補這一不足。但它的構造簡單、工作可靠、易于維護,所以在中板筒類零件的制作中有較廣泛的使用.
(二)三棍卷板機的用途
三棍對稱上調式卷板機是專門用于金屬板材彎曲成形的一種通用設備,它借助于專用工具或其它設備來完成板材頭部的彎曲,可以卷制簡形、弧形和一定角度范圍內的錐形工件,在安裝施工現場有廣泛的應用
(三)卷板機的傳動系統
三輥卷板機的兩個下輥為主動輥,它舞由主電動機通過齒輪減速器中三級傳動副,再傳遞給下輥為支承的一級開式齒輪副,使下輥獲得了設計轉動速度,構成了機器的主傳動系統。主傳動系統中設有制動器,以實現快速側動,
上輥的升降運動是由輔助電動機通過輔助齒輪減速器中二級傳動副減速,帶動裝在機架中的蝸輪剮轉動,嵌入蝸輪內的絲套旋轉迫使連結上輥的升降絲杠作直線移動,構成r該機的輔助傳動系統。上輥兩端對下輥的相對位置的調整,是在脫開蝸桿軸上的離合器后。使左端的升降絲桿獲得單獨的升降來實現的.
