卷板機定義相互作用
發布時間：2019-01-22 17:05:07瀏覽次數：1234次

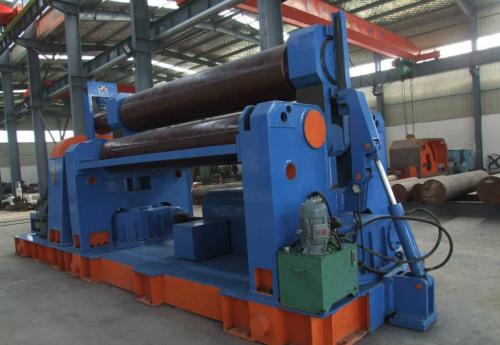

卷板機首先將4個輥子約束為剛體。接著設置接觸屬性，切向?qū)傩栽O(shè)置為罰摩擦模型，其中上輥和板材接觸的摩擦系數設置為0.15，板材與下輥、卷板機板材與側輥接觸的摩擦系數設置為0.1;
法向?qū)傩圆捎媚J(rèn)的硬接觸。由于輥子為剛體，而且上輥為主驅動輥，所以，在上輥和板材的接觸中選擇輥子外表面為主面，板料表面為從面;在板材與下輥以及板材與側輥的接觸中選擇板材表面為主面，輥子外表面為從面。滑動公式設定為有限滑移。
定義邊界條件并加載四輥卷板成形過程中，各個軸輥的運動方式不同:上輥為主動輥，其位置固定，只能做繞自身軸線的旋轉運動;下輥一方面在卷板過程中被動地做旋轉運動，另一方面可以沿垂直方向上下運動;而兩個側輥的運動可以分解為繞自身軸線的轉動和沿與上、下輥的中心線成一定角度的直線運動。根據以上運動情況，約束各個軸的自由度。同時，將邊界條件和載荷作用于各個軸輥對應的參考點上。在初始分析步中，給上輥一定的轉速。由于板材彎曲過程涉及接觸問題，因此，板材采用比較適合于接觸分析的C3D8Ｒ線性減縮積分實體單元進行劃分，輥子則采用自由網格劃分。
