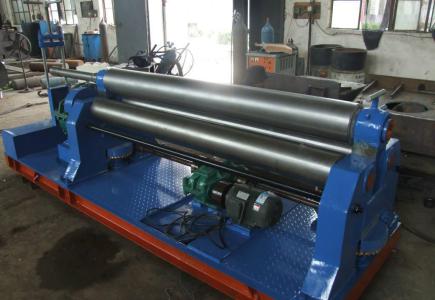

卷板機仿真結果
發布時間:2019-01-21 12:35:15瀏覽次數:721次
卷板機經過理論計算,利用公式(1)和公式(7),對于加工板厚t為120mm、成形半徑為3000mm的圓筒,側輥的進給量為342mm。卷板機本次仿真為了更真實地反映板材的變形情況,得到更精確的圓筒成形半徑,針對5組不同的進給量,每組進給3次,分別進行了試驗,表3為5組試驗的加工參數。同時,由于板料在卸載后,其內部的應力重新平衡,將發生回彈,故為更準確地分析板材回彈后的最終成形半徑,對板材的卸載階段進行分析,提取相應的節點來計算板材的滾彎半徑。圖4為仿真試驗1的3次滾彎成形結果,圖5~圖8分別為仿真試驗2~仿真試驗5的最終滾彎結果。
在仿真試驗中要完成成形半徑為3000mm板材的卷制,側輥進給量為345.5mm。此外,以WB12K-160×3500四輥卷板機為試驗對象,對卷制同樣規格的板材進行驗證試驗,結果表明,要想完成此規格板材的卷制,側輥需要進給346mm。表5為采用3種不同方法得到的側輥進給量和板材成形半徑的關系對比可知:仿真結果更接近于實際卷板狀態下的真實數據;理論分析與實際卷板的誤差較大,原因主要是理論分析是在一定的簡化假設下進行的,而且板材在卷制過程中受諸多因素影響,如幾何變形的非線性、材料的非線性以及板材自重等;采用仿真試驗來指導工廠實踐是一種可行的辦法,在卷制不同規格的板材時可以用仿真試驗的方法制定其加工工藝。
