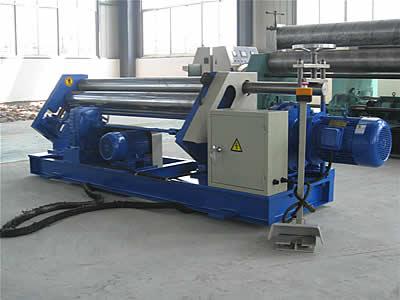

卷板機電氣控制原理圖編號應注意哪兩點呢?
發布時間:2018-12-31 01:19:10瀏覽次數:801次
卷板機電氣控制原理圖編號應注意哪兩點呢?這就是本期我們要為大家講解的相關問題了,關于這個問題的答案又是什么呢?請看卷板機廠家的具體講解和闡述吧:
一是主電路三相交流電源引入線采用L1、L2、L3標記,中性線采用N標記。在電源開關的出線端按相序依次編號為U11、V1l、W11。然后按從上至下,從左至右的順序,每經過一個電氣元件后,編號要遞增,如U12、V12、W12,U13、V13、W13、…,單臺三相交流電動機(或設備)的三根引出線按相序依次編號為u、V、w。對于多臺電動機引出線的編號,為了不致引起混淆,可在字母前用不同的數字加以區別,如1U、1V、1W,2U、2V、2W、…。
二是輔助電路編號按“等電位”原則從上至下、從左至右的順序用數字依次編號,每經過一個電氣元件后,編號要依次遞增??刂齐娐肪幪柕钠鹗紨?shù)字必須是1,其他輔助電路編號的起始數字依次遞增100,如照明電路編號從101開始,指示電路編號從201開始等。
以上就是卷板機廠家本期的主要內容了,要想了解更多關于卷板機方面的知識,請記得隨時關注我們網站的信息更新哦。
