卷板機控制器系統的整體設計
發布時間：2019-04-06 08:03:01瀏覽次數：969次

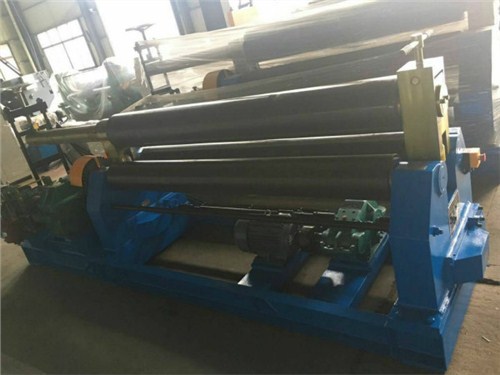

接下來卷板機廠家要為咱們共享的內容是卷板機控制器體系的整體規劃，感興趣的兄弟就來了解下吧。
卷板機控制器體系用于測驗卷板機控制器的功用和功用。測驗內容首要包括測驗控制器的電流值、速度值和PWM輸出的波形改變等。測驗體系收集到這些值后，經過串口發送給PC方顯現，能夠便利用戶監看、剖析。本體系能夠完成測驗直流串勵電機控制器和直流他勵電機控制器的功用和功用。
卷板機控制器體體系硬件體系部分由主控芯片MC68HC908GP32最小體系電路、電源轉換電路、SCI通訊電路、光電阻隔控制電路、A/D轉換電路和繼電器驅動電路等部分構成。該體系能對多種模擬量進行收集，經過信號轉換電路轉換為0-5V的電壓信號，再將電壓信號送入A/D轉換電路，完成數據的收集。為了節省I/O口，本體系的A/D轉換芯片選用2片TLC2543,第I片用于模擬量輸入，擔任收集各傳感器的值，第II片用于收集各開關的狀況；本測驗體系常常要讀取電機的當時速度，且精度需求比較高，所以選用輸入捕捉的方法收集測功機的轉速；一起體系需求收集24V開關的狀況，而擔任收集的MCU子體系的作業電壓是SV，為了保證MCU的正常作業，所以需求選用光電阻隔電路來完成24V到5V的轉換。
