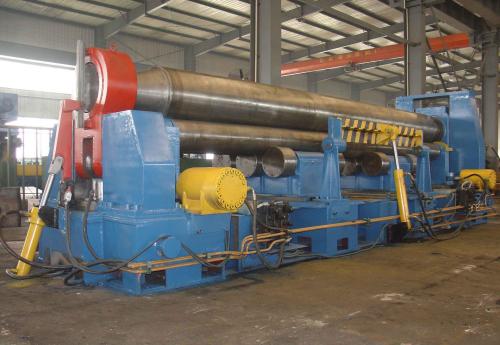

卷板機系統動力
發布時間：2019-02-08 00:59:07瀏覽次數：946次
卷板機系統動力采用三相交流供電，控制電路通過變壓器將/#&6轉換為供電。控制部件和顯示器集中安裝在操作臺上。卷板機直流調速器采用英國歐陸公司系列直流數字調速器?？刂葡到y(tǒng),（可編程控制器）采用顯示屏采用觸摸屏人機界面。顯控制系統邏輯構成）設計軟件。編碼器將當前的位置的數值傳送給觸摸屏從將該數值讀出并且顯示在屏幕上。當啟動程序時，將當前位置的數值與程序目標的數值做比較，然后控制液壓機構和直流電機，使輥子上升、下降或者轉動，達到目標數值。
當輥子達到目標數值時，編碼器將數值發送給并且顯示在觸摸屏上。輥子達到目標值后，讀取程序下一條命令，向液壓機構和直流電機發送信號，控制輥子動作，使達到目標數值，實現自動運行目的。圖形設計根據輥子的運行情況，監視輥子的當前位置，設計監視畫面如圖C。根據卷板的要求設計應用程序畫面，包括生成程序的畫面。即根據鋼板實際情況，輸入鋼板半徑、板寬、板長、屈服極限、修正系數和實際要求的形狀參數，即可生成卷板過程的程序。同時還包括程序調用，程序存儲，程序編輯畫面。這些畫面將在觸摸屏上顯示出來，供操作人員使用。
