CAD/CAE技術在卷板機設計中的應用
發布時間：2019-01-17 04:09:10瀏覽次數：867次

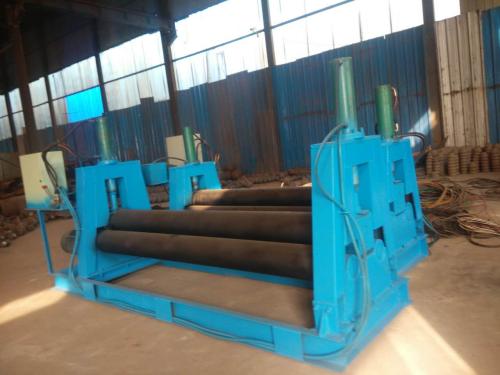

卷板機是彎曲金屬板材的一種成形設備,可將材料彎成筒形、弧形、錐形等。隨著礦業、制造業的發展,卷板機的使用越來越廣泛。為了滿足不同的市場需求,卷板機在結構、功能上需要不斷改進和更新。傳統的設計方法費時、費力、繁雜,而CAD/CAE技術可以通過計算機應用軟件進行了精確的結構設計、結構分析、和運動仿真,大大提高了設計效率,提高了設計質量,縮短了產品開發周期,降低了產品開發成本。
CAD/CAE技術在產品設計中的應用[1]CAD即計算機輔助設計(ComputerAidedDesign),是工程技術人員以計算機為輔助工具來完成產品設計過程中的各項工作,如草圖繪制、零件設計、裝配設計、工程分析、編寫技術文檔等。CAE即計算機輔助工程(ComputerAidedEngineering)是用計算機輔助求解復雜工程和產品結構強度、剛度、屈曲穩定性、動力響應、熱傳導、三維多體接觸、彈塑性等力學性能的分析計算以及結構性能的優化設計等問題的一種近似數值分析方法。計算機輔助工程分析通常包括:有限元法、優化設計、仿真技術等。采用CAD技術來建立CAE的幾何模型和物理模型,完成分析數據的輸入,通常稱此過程為CAE的前處理。同樣,CAE的結果也需要用CAD技術生成形象的圖形輸出,如生成位移圖、應力、溫度、壓力分布的等值線圖,表示應力、溫度、壓力分布的彩色明暗圖,以及隨機械載荷和溫度載荷變化生成位移、應力、溫度、壓力等分布的動態顯示圖。這一過程通常稱為CAE的后處理。針對不同的應用,也可用CAE仿真模擬零件、部件、裝置(整機)乃至生產線、工廠的運動和運行狀態。
