分析國內外卷板設備的技術現狀
發布時間:2019-09-23 00:02:24瀏覽次數:793次

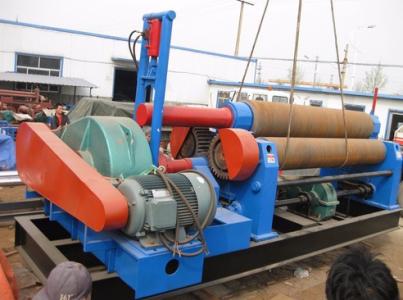

卷板機是一種將金屬板材料萬卷成筒體、錐體、曲面體或其他形體的一種專用鍛壓機械設備,根據三點成圓的原理,利用工作輥相對位置變化和旋轉運動石板材產生連續的塑性變形,以獲得預定形狀的工件。該卷板設備廣泛用于鍋爐、造船、化工、金屬結構及機械制造行業。
卷板設備采用機械傳動已有幾十年的歷史,由于結構簡單、性能可靠、造價低廉,至今在中小型卷板機中仍被廣泛應用。但在低速大扭矩的卷板機上,如采用機械傳動,會使傳動系統體積龐大,電動功率大,啟動時電網波動也較大,所以目前液壓傳動越來越多地在卷板設備中得到采用。近年來,在工作輥的移動采用液壓驅動但主要驅動仍為機械傳動的機液混合傳動卷板機,也有全部動作均采用液壓驅動的全液壓式卷板機。采用液壓驅動能減低機器的能耗,便于工作壓力,卷板速度的調節以適應不同的工況,便于實現自動控制。
目前,國外卷板設備生產水平較高的有瑞士、意大利、德國、日本等國家。這些國家對板厚大于40mm的板料的卷制,多采用全液壓驅動式卷板機。由于三輥不對稱可調式卷板機較四輥卷板機結構簡單、體積小、價格低、耗電少,且具有四輥卷板機便于端部預彎、剩余直邊小等特點,已在不少國家得到廣泛開發和應用。特別是隨著計算機技術的迅猛發展,卷板設備也越來越多得采用計算機實行自動控制,使加工精度、工作效率大大提高,同時減少了工人的勞動強度,改善了工作條件。
而在我國,隨著科學技術的發展和對國外卷板技術的不斷學習和引進,是我國卷板設備的生產技術有了很大提高。近幾年,我國生產的三輥可調式卷板機和四輥卷板機越來越多地代替了在卷板設備中一直占據主要地位的對稱三輥卷板機。隨著液壓產品生產技術不斷進步,國產液壓元件的精度、性能以達到較高的水平。所以液壓傳動液越來越多的應用于卷板設備中。由于我國機械加工設備水平與加工技術水平與世界發達國家相比,仍有一定的差距,所生產的機械零部件和液壓元件的加工精度達不到設計要求,因機械摩擦造成的機械損失和因泄漏造成的液壓損失較高。所以卷制同等規格的鋼板,所需卷板機功率要高于國外的卷板機,使得卷板設備體積龐大,形體笨重。
但無論國內還是國外的卷板機,從數控技術的實現上看,還均不能達到令人滿意的結果,還不能根據被卷制坯料的材質、規格尺寸、卷曲曲率等,正確計算和調整工藝參數,達到的全自動控制,而是需要較多的人工干預。
