卷板機減速器安裝要求
發布時間:2019-08-28 00:01:22瀏覽次數:1140次

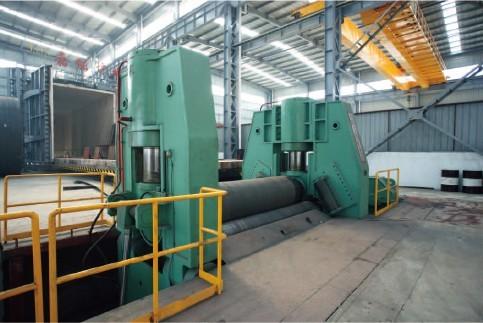

卷板機減速器安裝應符合哪些要求
1.根據工藝圖的要求和已經安裝好的卷板機中心線,在基礎上畫出減速器的縱橫向中心線.并確定基準點標高,應符合下列要求:
(1)減速器的縱向中心線與卷板機的縱向中心線,應在同一直線上,偏差不應大于0.5mm。
(2)減速器橫向中心線到傳動接管端面的距離,應符合設計要求,其距離偏差設計無具體規定時,不應大于3mm。
(3)基連點標高的偏差不應大于0.5mm。
(4)在縱橫中心線上適當?shù)牟课辉O(shè)宣中心標板。
2.墊鐵設置及下機體安裝
(1)根據安裝說明書的要求在基礎上布置墊鐵。當說明書無具體要求時,每根地腳螺栓之間各一組,兩根地腳螺栓之間適當部位根據需要增沒。
(2)減速器基礎表面應全部鏟成麻面,并清除表面的全部碎屑及雜物。
(3)每組墊鐵不能超過四塊,斜整鐵的斜度應為1/30—1/25。
(4)將減速器下機體就位,其縱向中心線嚴格對準卷板機中心線。
(5)使減速器下機體的上表面與卷板機的軸心在同一標高上,偏差不應大0.5mm,且減速器應低于卷板機。
(6)減速器橫向中心與卷板機出料端端面之間的距離及偏差,應符合設計要求,當設計無具體現定時,其偏差不應大于3mm。
(7)在下機體上表面測量水平度。如減速器出廠前制造廠進行過預組裝,現場安裝時其水平度與工廠提供的數據相比,偏差不應大于0.5mm。如果制造廠未提供數據,現場安裝時,減速器的水平度O0.5mm。
