多功能卷板機一機多用提高效率
發布時間:2019-08-26 07:50:34瀏覽次數:743次
近日機床業內的能工巧匠們經過技術創新,利用閑置設備自制多功能液壓卷板機,在滿足管材板料彎曲成形要求的同時降低工人勞動強度,縮短工時,直接為礦井節省設備開支10萬余元。

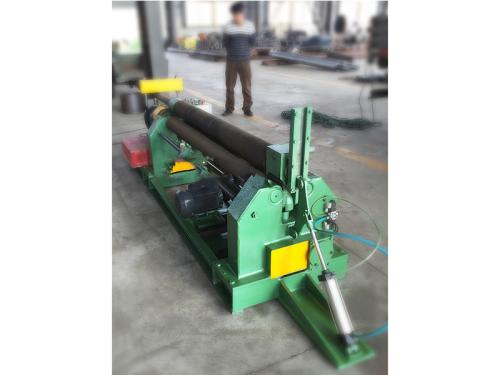

以往各類管材板料彎曲成形時,采用胚料加熱后人工彎曲的方法,成型效果差,后期修補工藝繁瑣,存在安全隱患。自制多功能液壓卷板機由液壓操縱系統、驅動部分(液壓馬達)、上托輥、下托輥、支撐座組成,根據三點成圓的原理,利用工作托輥相對位置變化和旋轉運動使板材產生連續的塑性變形,達到獲得預定形狀工件的效果,具有安全可靠、操作人員少,低速大扭矩,成型效果好等特點。
該設備在制作過程中,工作人員充分利用閑置的WK-5500BD型液壓馬達作為工作托輥轉動力源,采用6寸無縫鋼管自制托輥,用20mm鋼板在數控切割機上切割出美觀實用的連軸節、馬達底座、托輥底座,焊接組裝成全液壓式卷板機,制作工藝簡單,體積小,制造成本低廉,適合于多種材板料彎曲成形工件的制作。尤其是液壓卷板機的液壓泵站部分,可以單獨為其他液壓設備提供源動力,達到一機多用的效果,提高設備利用率。
